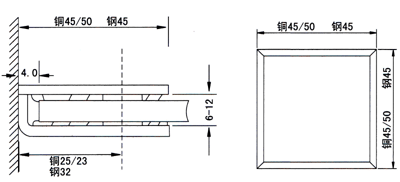

松下玻璃夹 BLJA－001 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：900
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|

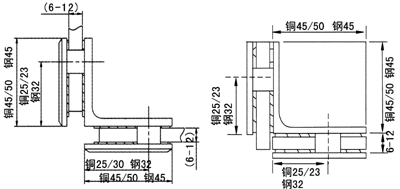

松下玻璃夹 BLJA－002 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：900
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|

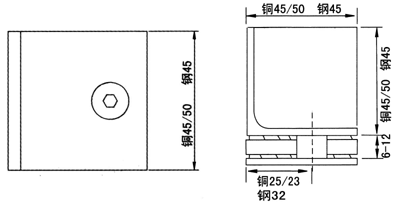

松下玻璃夹 BLJA－003 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：900
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|

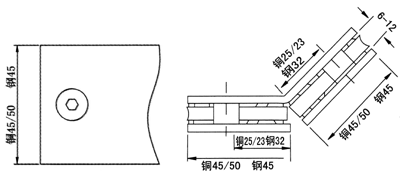

松下玻璃夹 BLJA－004 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：1350
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|

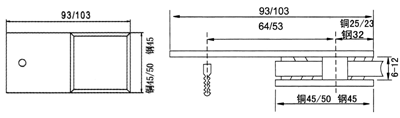

松下玻璃夹 BLJA－005 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：1800
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|
松下玻璃夹 BLJA－006 |
|
|
功能及特性 |
适用玻璃厚度：6~12mm |
技术参数 |
角度：1800
两只玻璃铰最大承重：45kg |
标准配置 |
玻璃铰：1套、PVC垫片：1套
SUS304不锈钢螺钉：1套 |
材质/表面处理 |
不锈钢抛光* 铜光铬* |
|
|
|
|
| |

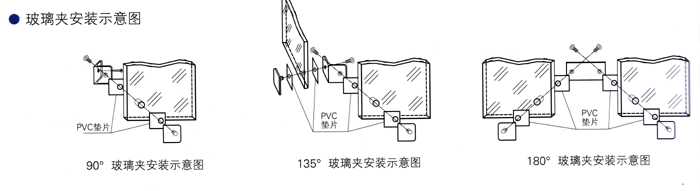

玻璃夹安装说明
-
-
-
安装说明
- 首先定好玻璃夹安装位置，并在玻璃表面做好切割标记。

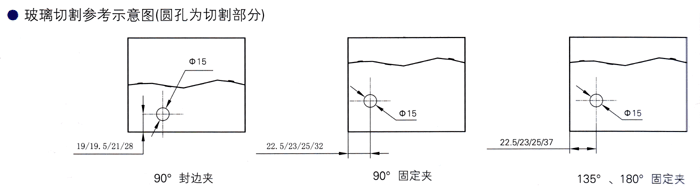

- 根据玻璃夹的规格，对玻璃进行切割（按玻璃切割图所示）。
- 在玻璃夹固定方和活面板依次垫上PVC垫片数量直至夹紧玻璃。
- 对所有要安装的螺丝进行紧因。
安装标准
- 玻璃材质：必须使用钢化玻璃。
- 玻璃适用厚度：6mm~12mm。
|
